Uji kompetensi 6E

E. Ulangan Kompetensi 6. Mengintepretasikan sifat mekanik bahan

Petunjuk mengerjakan soal:

1. Soal terdiri atas 10 soal pilihan ganda dan 1 soal isian.
2. Bacalah petunjuk mengerjakan soal sebelum menjawab soal
3. Kerjakan yang mudah terlebih dahulu.
4. Setiap menjawab soal harap tuliskan cara pengerjaannya
5. Pedoman penskoran adalah:

a. Untuk pilihan ganda skor total tiap nomer adalah 6 dengan penjelasan : setiap cara yang ditulis pada setiap nomer berskore 3 dan untuk jawaban benar setiap nomer berskore 3

b. Untuk Isian, score total 40 secara merata.

I. Pilihlah jawaban yang paling tepat

1. Dimensi modulus elastisitas sama dengan dimensi …..

a.Regangan

b.Tegangan

c.Gaya

d.Luas

e.Konstanta pegas

2. Kumpulan besaran berikut yang merupakan besaran vektor adalah…

a. massa b. panjang kawat

c. Luas penampang d. semua jawaban salah

3. Sebatang kawat dengan luas penampang 5 mm² ditarik oleh pasangan gaya sebesar 5,5 N, sehingga kawat itu bertambah panjang 0,11 cm. Bila panjang kawat mula-mula 60 cm, tegangan kawat adalah…

a.1,1. 10⁶ N/m² b. 5. 10⁶ N/m²

c .1,1.10^-6 N/m² d. 5. 10^-6 N/m²

4. Berikut ini benda yang bersifat plastic adalah…

a. pegas b. karet penghapus

c . besi d. karet pentil

5. Besaran pada modulus elastisitas yang tidak memiliki dimensi adalah…

a. tegangan b. Luas penampang

c. Regangan d. Gaya

6. Nama lain dari regangan adalah…

a. stress b. modulus young

c. strain d. gaya pemulih

7. Pada rumus tegangan yang berbanding terbalik dengan tegangan adalah…

a. panjang benda semula b. gaya

c. panjang benda akhir d. luas penampang

8. Suatu pegas mempunyai konstanta pegas sebesar 1000 N/m. Saat simpangannya 5cm, pegas tersebut mempunyai energi potensial sebesar …..(g= 10 m/s² )

a. 12,5 J

b. 1,25 J

c. 2,5 J

d. 5 J

e. 50 J

9. Kawat elastic yang massanya 0,4 kg. Besarnya energi potensial kawat pada saat pertambahan panjangnya 8 cm adalah…..

a. 0,27 J

b. 0,024 J

c. 0,24 J

d. 0,016 J

e. 0,16 J

10. Sebuah pegas bertambah panjang 20 mm ketika ditarik oleh gaya 120 N. Energi yang tersimpan dalam pegas tersebut adalah……

a. 2,4 J

b. 1,2 J

c. 240 J

d. 1200 J

e. 0,024 J

II. Selesaikan

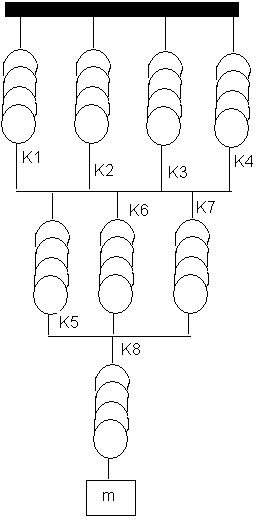

1. Perhatikan gambar berikut

Bila k1=k2=k3=k4=100 N/m

K5=k6=k7=200N/m

K8=1200 N/m

Tentukan:

a. usaha pada K7

b. Konstanta pegas total
